国产化信创NTP北斗网络时间同步服务器

新昇XTS3100-XC系列高性能国产化信创NTP网络时间服务器是XTS3100 NTP网络时间服务器适配信创平台的升级产品。新昇XTS3100-XC网络时间服务器具有强大的性能、极高的安全性和可靠性，可以为大中型网络系统提供安全可靠、精确标准的多功能工业级时间服务。XTS3100-XC网络时间服务器由高精度/高灵敏度的授时型北斗/GPS接收机、高精度恒温晶振/铷振荡器、高可靠飞腾、海光等信创服务器主板、高亮度大尺寸彩色触摸液晶显示屏和高品质工业机箱等部件组成，内部配置中标麒麟等国产高性能操作系统，同时采用了新昇科技自主知识产权的卫星授时、时钟驯服、网络同步、频率测控等技术。

产品整体功耗低，运行可靠稳定，可以应用于数据中心、应用系统、流程控制管理系统、电子商务系统以及数据库的备份及维护等系统，是政府、金融、能源、交通、公安、工控及国防等多个领域网络时间同步的国产化解决方案。

 产品特征

(1) 设备采用北斗接收机模块、处理器、操作系统等国产自主可控关键部件，软硬件均永久授权；

(2) 高可靠性、高冗余度：GPS卫星、北斗卫星冗余组合授时；

(3) 高准确度、高稳定度、低相位噪声，无漂移；

(4) 工作模式可设置，跟踪、保持自动切换；

(5) 精确的时间、频率基准，不用周期校准，支持干扰信号和欺骗信号检测与告警，在受到信号干扰后可自主切换到恒温晶振模式正常提供授时服务，在非压制和非侵入的欺骗信号影响下仍可正常授时；

(6) 系统使用直观便捷：提供多级NTP时间网络智能监控和状态检测软件，可同时监视多台授时服务器和客户端时间同步状态；

(7) 操作简单易用：人机交互界面友好，提供触摸屏显示和调节信息；

(8) 插上天线自动接收卫星信号和校正时间，初次使用只需配置一次IP地址和网关，配置即可长期保存；

(9) 扩展性强：可通过标准协议、自定义协议等快速接入各类集中管控平台。

产品功能

(1) 支持windows、LINUX、Centos、中标麒麟等常规操作系统的授时请求；

(2) 具备导航卫星单独或混合接收模式，可自动判别卫星健康状态，选择可用卫星授时；

(3) 北斗三代授时接收机，接收通道≥192通道，支持B1L/B2B双频信号；

(4) 可根据北斗、GPS等导航卫星信号强度获取标准时间，可在北斗、GPS信号之间自主切换；

(5) 支持实时监控各客户端时间偏差、请求超时状态，支持生成时间偏差历史曲线，支持自动生成相应日志；

(6) 支持记录系统运行状态日志，记录时长不低于6个月；提供基于运行状态日志的查询和基础分析工具，不依赖外部浏览器或软件环境；

(7) 可作为二级时间服务器，向一级网络时间服务器溯源，同时支持客户端的网络时间请求；

(8) 支持外部信号（1PPS信号+TOD信号）作为时间源信号，支持外部时间源和内部时间源自动切换，当外部时间源无效时，自动锁定到内部导航卫星时间源；

(9) 支持1PPS、NTP、TOD、B码、10MHz等多种授时信号输出；

(10) 支持动态黑名单功能，能够屏蔽异常IP访问；支持MD5加密，确保授时安全；支持密码复杂度验证及登录超时锁定；

(11) 支持实时监控授时服务器工作状态（授时服务状态，CPU、内存、硬盘、网络使用状态），支持电源、卫星信号、卫星颗数、授时状态、恒温晶振驯服状态实时监测；支持syslog、SNMP等多种协议告警推送；

(12) 支持双机热备，客户端可同时配置主备机作为时间源，主机时间源失效后自动切换到备机时间源；

(13) 支持双机高可用配置，主备机网口可虚拟同一个IP地址，客户端只需配置一个时间源地址即可实现高可用能力；

(14) 支持网卡绑定功能，多网卡可绑定同一个IP地址，网卡出现故障时可自动切换保证服务连续可用；

(15) 支持日志记录和远程登录(SSH, Telnet, CONSOLE)。

技术指标

支持标准协议

（1）NTP v1.v2.v3&v4(RFC1119&1305)

（2）SNTP (RFC2030)

（3）NTP Uni/Broad/Multicast,,Autokey TIME（RFC868)

（4）SSH/SCP (Internet Draft)

（5）SNMP v1, v2 ,MIBII (RFC1213)

（6）HTTP/SSL/HTTPS（RFC2616)

（7）DHCP (RFC2131)

（8）Telnet（RFC854）

（9）FTP（RFC959）DAYTIME（RFC867)

（10）MD5 Authentication（RFC1321）

（11）RSA非对称加密

（12）IPV4、IPV6、IPv4/IPv6 Hybrid

(13) UDP/Time

(14) ICMP

(15) PTP

(16) ARP

(17) MIB II(RFC1213)

(18) DAYTIME(RFC867)

(19) syslog

性能指标

(1) 1PPS秒脉冲输出精度≤10ns（北斗模式）；

(2) STP差分增强时间同步偏差≤50ns（亚太区域增强），卫星跟踪灵敏度≤-160dBm；

(3) NTP授时精度≤10毫秒（广域网典型值）；

(4) NTP授时精度≤30微秒（局域网典型值）；

(5) 内置恒温晶振，自动时间驯服能力（导航卫星时间驯服）：

        频率稳定度（每秒）≤5E-12；

        频率稳定度（每10秒）≤1E-11；

(6) 失锁24小时后守时精度≤20微秒（驯服24小时后，失锁24小时）；

(7) NTP响应能力（或应答容量）≥14000次/秒（单网口或多网口绑定）；

(8) 可管理终端数量≥5000台；

(9) NTP请求响应日志记录≥6000条/秒；

(10) MTBF（平均无故障工作时间）≥80000小时；

(11) 硬件同步精度<20ns；

(12) 北斗、GPS信号自主切换时延≤0.5秒。

整机架构参数

（1） 尺寸：上架标准机箱，19英寸，2U机箱433×89×450mm(长×高×宽）；

（2） 配置三路电源，支持两路AC 220V/DC110V供电及-48V直流供电；

（3） 重量：<7KG。

    环境参数

  （1） 工作温度：-20℃～+75℃（主机） -40℃～+80℃（天线）；

  （2） 存贮温度：-45℃～+85℃；

  （3） 湿度： 95％无冷凝；

  （4） 功耗：25W（恒温晶振）。

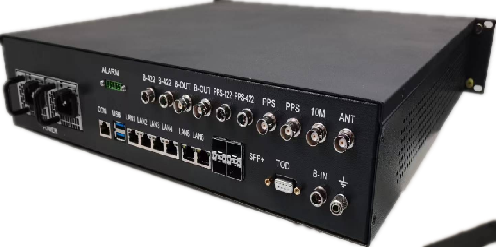

接口配置

（1） 主机配置千兆电口4个，万兆光口2个（含光模块），每个网口独立支持NTP协议授时和IP管理；

（2） 主机配置BNC射频接口5个，用于1PPS（定时同步信号）输出，1PPS信号采用TTL电平，精度30ns；

（3） 主机配置BNC射频接口1个，用于连接GNSS（全球导航卫星系统）天线；

（4） 主机配置DB9母座接口5个，用于5路TOD（时间戳）报文输出，串口使用RS232电平，格式符合NMEA0183 ZDA协议标准；

（5） 主机配置BNC射频接口一个，用于传输10MHz频率信号，频率信号采用TTL电平；

（6） 主机配置IRIG-B码接口1个，用于时间编码传输，传输采用DC码，使用RS422电平；

（7） 高亮度液晶屏：显示GNSS卫星状态、时间、可见卫星个数、经纬度、高度、各网卡IP、系统工作状态等信息；

（8） 三色指示灯：GPS锁定状态、内部时钟锁定状态、NTP服务通信状态、设备告警状态；

（9）电源：配置双冗余电源（AC220V/DC110V)和直流供电电源,双冗余电源支持交流220V和直流110V供电，直流供电电源支持-48V供电。

Web监控软件

（1）监控服务器CPU、内存、磁盘状态

（2）监控卫星颗数、锁定情况、经纬度、高度、NMEA信息等

（3）监控NTP服务状态，偏差、抖动情况

（4）监控网络状态，IP地址、子网掩码、网管地址等

（5）监控客户端授时状态，客户端数量、地址等

网络时间同步系统统一监视软件

    提供对系统中多台NTP北斗时间同步服务器和客户端的授时监视，可以监视NTP北斗时间同步服务器和授时客户端的同步和时间偏差情况，对北斗/GPS失锁、NTP服务器不同步、同步状态切换给出告警和日志信息。

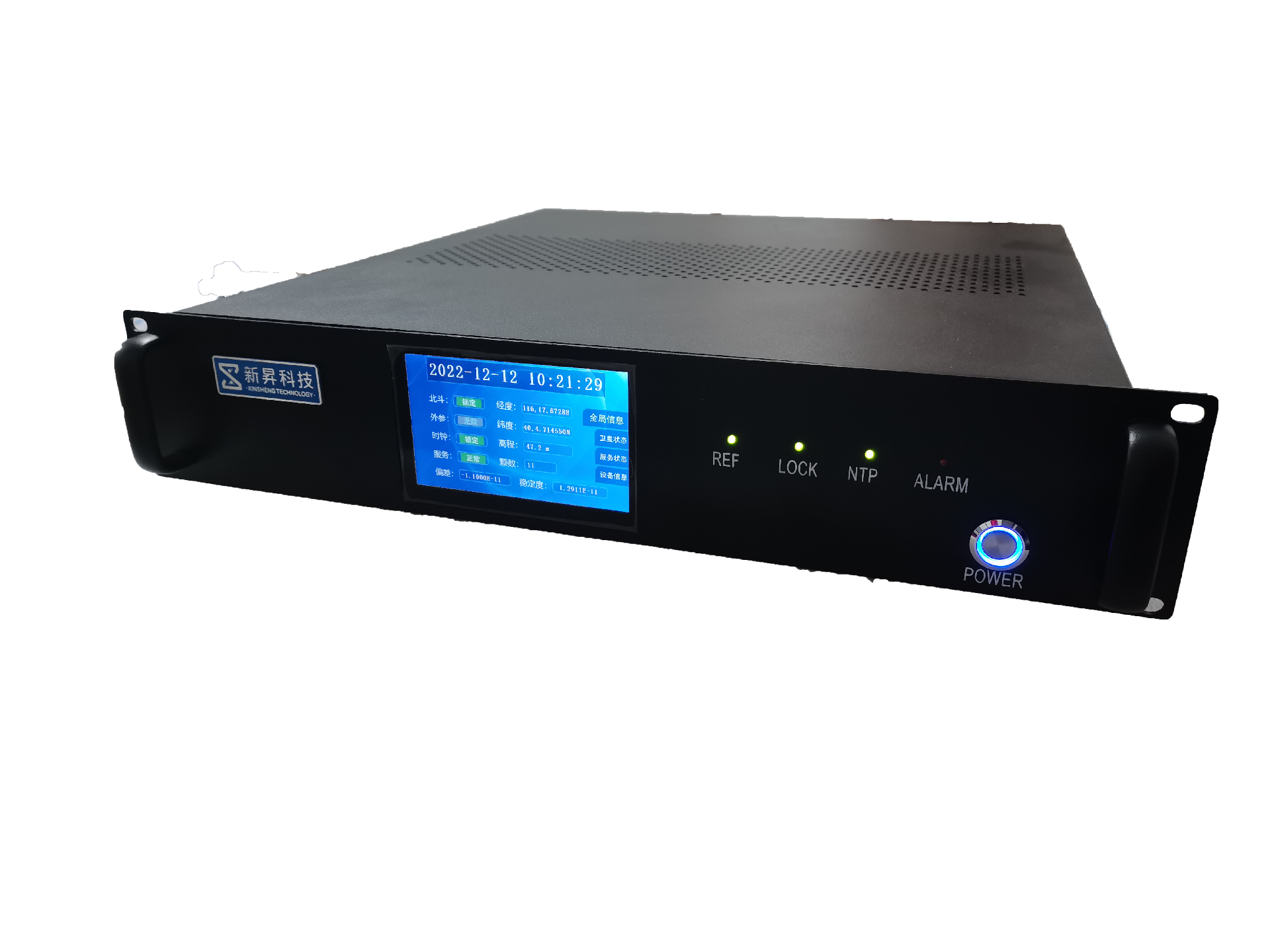

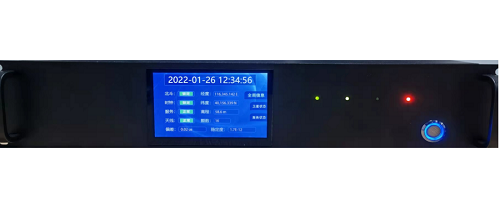

前面板

（1）液晶屏显示时间信息、卫星信息、网络信息、系统工作状态网络、连接状态、故障报警等

（2）三色指示灯显示卫星锁定、时钟源锁定、NTP工作状态、故障报警等

  运维管理

    设备可通过web界面实现远程登录、管理、配置、升级和维护，全自动化、智能化运行，运行期间免维护。
